ภาพวิธีการติดตั้ง วอเตอร์สต๊อป แบบดูง่ายๆครับ

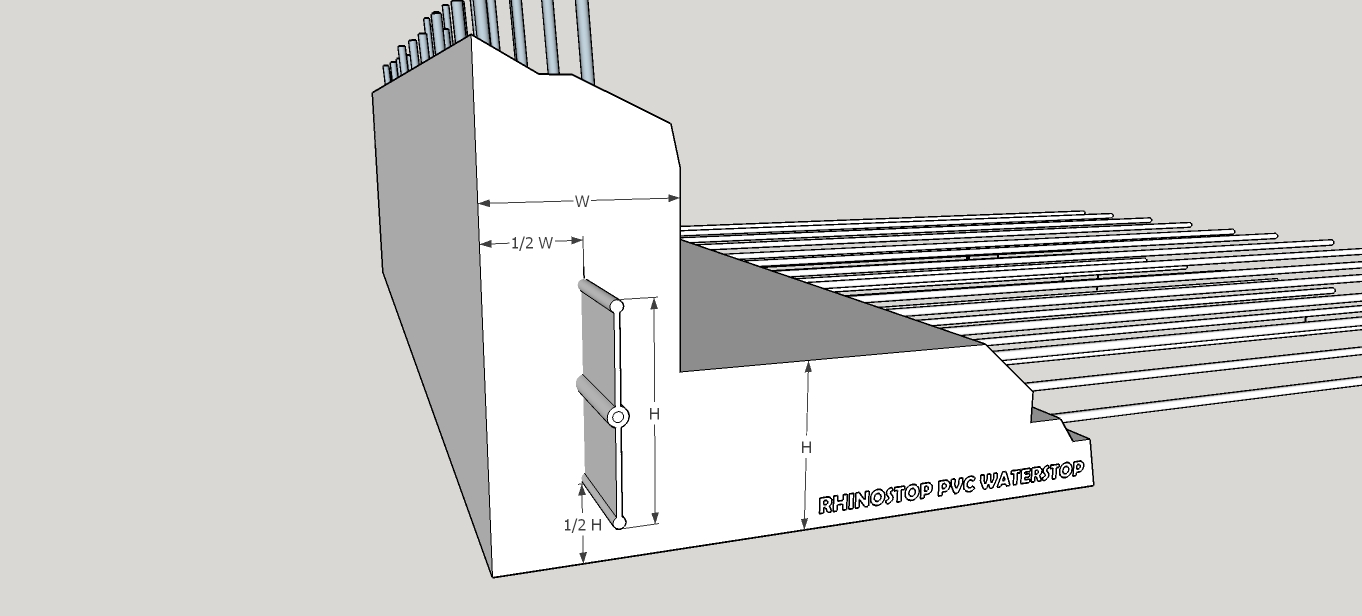

สวัสดีครับ ก่อนอื่นภาพแรก เรามาดูตำแหน่งที่ถูกต้องของวอเตอร์สต๊อป หลังจากเทปูนผนังทับไปแล้วนะครับ

1. Waterstop ควรเลือกความกว้างให้เท่ากับความหนาของพื้นที่เท "H"

2.วางตำแหน่งสูงจากจุดล่างสุดของพื้นที่ครึ่งหนึ่งของ "H" จะทำให้เมื่อเทปูนพื้นเสร็จ วอเตอร์สต๊อปจะถูกพื้นอมไว้ ครึ่งหนึง

3 ตำแหน่งของ วอเตอร์สต๊อปในแนวตั้งควรอยู่กึ่งกลางของความกว้างของผนัง "W"

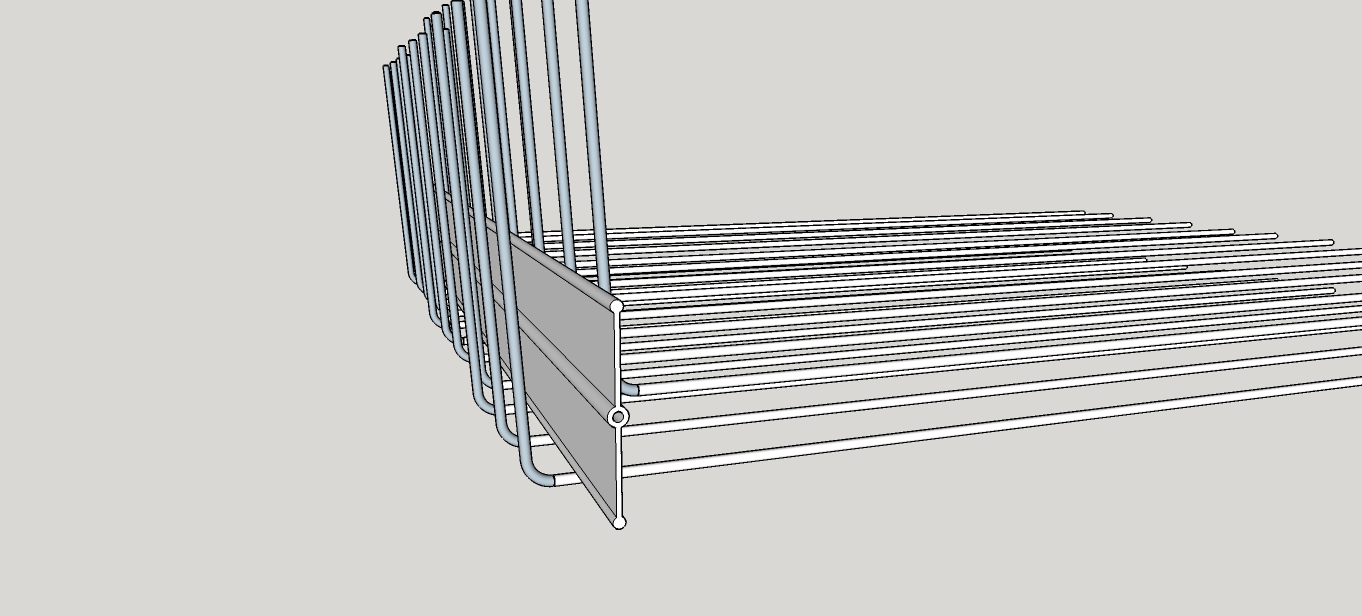

1. วางตำแหน่งวอเตอร์สต๊อปเมื่อผูกเหล็กโครงสร้างเสร็จเรียบร้อย

2.เทปูนพื้นทับวอเตอร์สต๊อปครึ่งหนึ่ง

3. เทผนังทับส่วนที่เหลือ

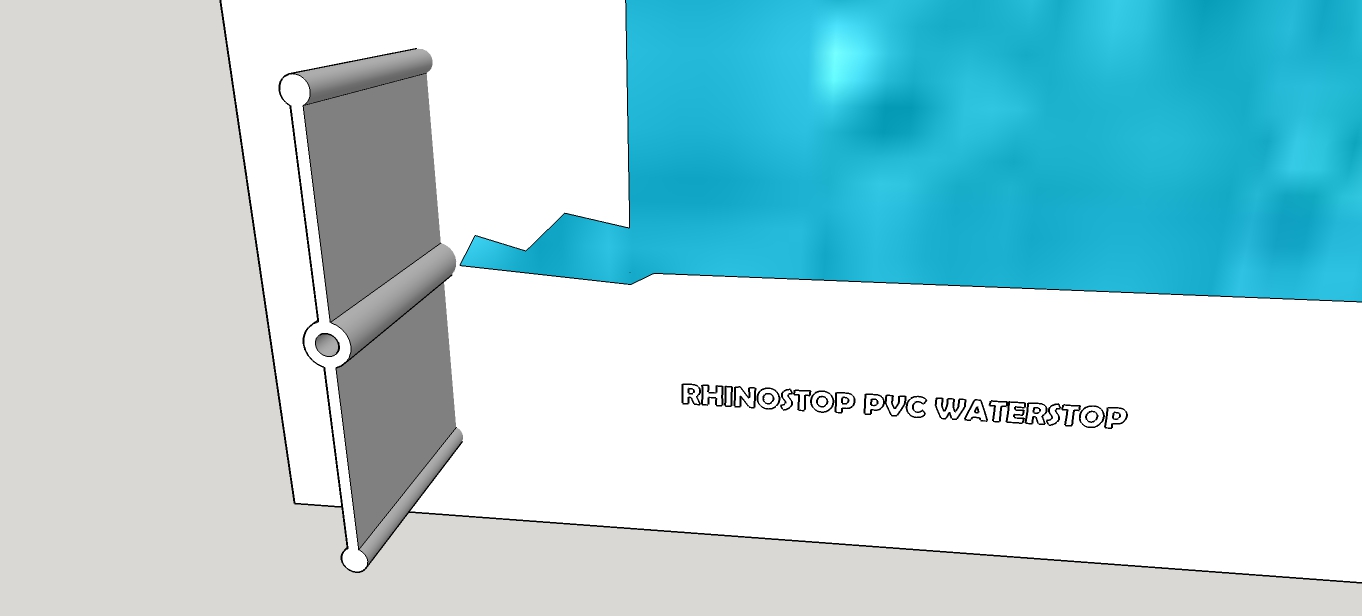

4. เมื่อมีการแยกตัวระหว่างพื้นกับผนัง(เนื่องจากการเทปูนคนละเวลากันทำให้เนื้อคอนกรีตไม่เชื่อมกัน) น้ำที่ไหลผ่านจุดแยกตัวจะถูก หยุดไว้ โดย วอเตอร์สต๊อป(Waterstop)
